Por qué se forma condensación en las cajas eléctricas

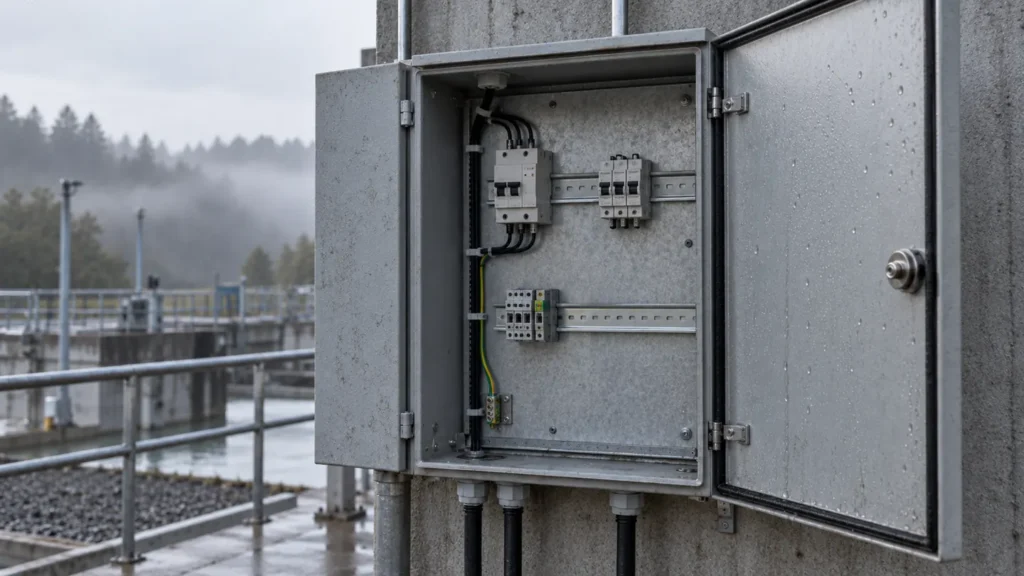

La condensación en los armarios eléctricos puede aparecer incluso cuando el armario parece estar correctamente sellado. Un instalador abre la puerta tras una noche fría y encuentra gotitas en la pared interior, una placa de montaje húmeda o humedad alrededor de los terminales. La primera suposición suele ser que la junta ha fallado. A veces es así. Pero la humedad también puede provenir del aire húmedo que ya se encuentra dentro del armario, del aire que se renueva a medida que el armario se calienta y se enfría, o del agua que entra a través de una entrada de cables.
La solución adecuada depende del origen de la humedad. Añadir más sellador a todas las juntas no resolverá un problema relacionado con el punto de rocío, y instalar un calefactor no solucionará una fuga en la placa de sellado. Esta guía explica cómo distinguir las causas y qué especificar a la hora de diseñar un armario eléctrico para exteriores.
¿Qué provoca la condensación en el interior de un armario eléctrico?

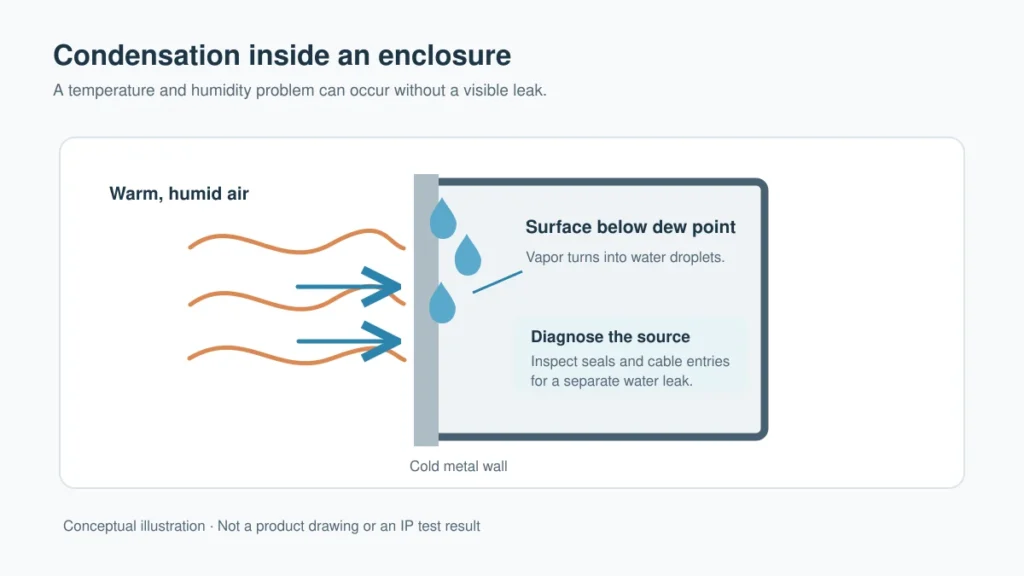

El aire contiene vapor de agua. Cuando el aire cálido y húmedo entra en contacto con una superficie lo suficientemente fría como para que la temperatura descienda por debajo de su punto de rocío, parte de ese vapor se convierte en agua líquida. Una carcasa metálica puede enfriarse rápidamente durante la noche o durante un lavado con agua fría. La humedad se acumula entonces en la parte interior de la puerta, el techo, las paredes o los componentes. Los equipos pueden generar calor durante su funcionamiento y enfriarse tras su parada, lo que crea otro ciclo de temperatura.
No es necesario que la caja esté visiblemente inundada. Pequeñas cantidades de humedad interna pueden condensarse y evaporarse repetidamente. Con el tiempo, esto puede contribuir a la corrosión y a averías en los equipos. El riesgo depende de la humedad ambiental, la temperatura de la caja, las condiciones de instalación y los equipos que se encuentren en su interior.
Antes de modificar el diseño, hay que distinguir tres situaciones habituales:
| Lo que observas | Posible causa que hay que investigar | Primera comprobación |
|---|---|---|
| Gotas en varias superficies internas frías, a menudo tras cambios de temperatura | Condensación del aire húmedo del interior | Registrar la temperatura y la humedad relativa a lo largo de un ciclo de funcionamiento completo |
| Zona húmeda en el suelo, debajo de la esquina de una puerta, en la junta superior o en la entrada de cables, tras la lluvia | Entrada de agua | Revisa la junta, el recorte, el elemento de fijación y el prensaestopas correspondientes |
| La humedad vuelve a aparecer tras cada limpieza con agua o cada parada de la instalación | Ciclos térmicos repetidos, exposición a lavados con agua a presión o ambos | Compara los horarios de la humedad con los de la limpieza y el funcionamiento de los equipos |
Se trata de indicios de diagnóstico, que no sustituyen a la inspección del conjunto instalado. Si la humedad pudiera afectar a los equipos bajo tensión, organice una inspección siguiendo los procedimientos de seguridad eléctrica de la instalación.
Por qué una caja con clasificación IP puede seguir teniendo humedad en su interior
Una clasificación IP describe la resistencia probada a la entrada de partículas sólidas y agua en condiciones específicas. No significa que el aire del interior nunca vaya a alcanzar su punto de rocío. Un IP65 o IP66 La caja puede seguir sufriendo condensación interna a medida que varían las temperaturas. Las modificaciones realizadas in situ también pueden comprometer la protección prevista: un paso de cable sin sellar, un prensaestopas incompatible, una puerta desalineada o una junta dañada plantean un problema distinto al de la condensación.
Considera el control de la entrada de elementos externos y el control de la humedad como tareas de diseño relacionadas. En primer lugar, comprueba que la puerta, las juntas y todas las penetraciones cumplan con los requisitos de protección del proyecto. A continuación, evalúa si es necesario controlar el clima en función del perfil real de temperatura y humedad.
Cómo reducir la condensación en las cajas eléctricas
1. Evita que entre agua no deseada
Comprueba que la junta de la puerta esté en contacto continuo, que quede bien asentada y que no presente daños. Observa detenidamente la junta superior, el lado de las bisagras y las esquinas. Especifica los prensaestopas adecuados para el diámetro del cable y el entorno de instalación, y sella las aberturas que no se utilicen. Si la caja utiliza una placa de prensaestopas desmontable, comprueba su sellado perimetral, así como cada entrada individual. Es posible que una caja que haya sido sometida a pruebas antes de taladrar agujeros adicionales no funcione de la misma manera tras la modificación.
En el caso de instalaciones expuestas, hay que tener en cuenta dónde incidirán sobre el armario la lluvia, la escorrentía y las salpicaduras. La orientación del montaje, los voladizos y la ubicación de la entrada pueden influir en la cantidad de agua a la que deben resistir las juntas. Una entrada de cables inferior o protegida puede resultar útil cuando la disposición lo permita, pero el tendido y el sellado deben analizarse como un único sistema.
2. Controlar la temperatura y la humedad internas
Cuando la condensación por punto de rocío es el principal problema, un calentador para armario seleccionado adecuadamente puede mantener las superficies internas más cálidas. Un termostato o un regulador de humedad pueden ayudar a que el calentador solo se active cuando las condiciones lo requieran. Elige el calentador en función del tamaño del armario, las condiciones ambientales, el calor generado por los equipos y el rango de funcionamiento requerido; no lo elijas basándote únicamente en las dimensiones del armario.
La refrigeración merece la misma atención. La refrigeración excesiva de un armario puede suponer otro riesgo de condensación, sobre todo cuando el aire cálido y húmedo entra en contacto con superficies frías. En caso de cargas térmicas elevadas, pide al diseñador del panel que revise la estrategia completa de climatización, incluyendo cómo se gestionará el condensado.
3. Revisar la ventilación y el control de la presión
La ventilación puede ayudar a disipar el calor en algunas instalaciones, pero una rejilla de ventilación abierta convencional puede dejar entrar aire húmedo, polvo o agua y reducir la protección de la carcasa. Para una aplicación concreta, puede ser adecuado utilizar un componente de igualación de presión o de ventilación diseñado específicamente para tal fin. Su ubicación y clasificación deben evaluarse como parte de la carcasa terminada, en lugar de deducirse a partir de la clasificación de la estructura exterior.
4. Diseño para la inspección y el mantenimiento
Deje espacio para inspeccionar las juntas, los prensaestopas, los controles de los calefactores y cualquier accesorio de drenaje o climatización. Incluya esas piezas en un programa de mantenimiento. Una junta comprimida, sucia o rasgada puede alterar el comportamiento de la caja mucho tiempo después de su instalación, mientras que un orificio adicional taladrado in situ puede pasar desapercibido en el juego de planos original.
Qué incluir en las especificaciones de una carcasa a medida
Al solicitar un armario eléctrico para exteriores a medida, describe el entorno en lugar de limitarte a escribir “caja estanca”. Indica al proveedor la ubicación de la instalación, el rango de temperaturas previsto, la humedad y la exposición a lavados con agua a presión, el nivel de protección deseado, el material preferido, las posiciones de entrada de cables y la disposición interna del equipo. Especifica si el equipo funciona de forma continua o se apaga por la noche, e identifica cualquier componente que genere calor.
Estos datos ayudan al fabricante a planificar la disposición de la puerta y las juntas, los recortes, la placa de sellado, la estructura de montaje y el espacio destinado a los equipos de climatización. El equipo encargado de la carcasa y el de diseño eléctrico deben acordar dichas interfaces antes de la fabricación.
Conclusión
La condensación en las cajas eléctricas es un problema relacionado con la humedad y la temperatura que debe diagnosticarse antes de poder solucionarlo. Comprueba primero los puntos por los que puede entrar el agua y, a continuación, revisa el ciclo de funcionamiento, la humedad interna y el diseño térmico. En el caso de un proyecto al aire libre, especificar conjuntamente las juntas de la caja, las entradas de cables y el espacio destinado al control climático facilita la protección y el mantenimiento del conjunto final.
¿Estás pensando en construir una cubierta exterior a medida? Envía a EWJ el plano de la caja, las condiciones de instalación y los requisitos de entrada de cables para que el equipo pueda revisar el diseño de la caja para tu proyecto.
Preguntas frecuentes
¿Puede formarse condensación en una caja eléctrica con grado de protección IP65?
Sí. Una clasificación IP se refiere a la entrada de agua en condiciones de ensayo definidas; no elimina la humedad que ya se encuentra en el interior de la carcasa ni impide que una superficie interna fría alcance el punto de rocío.
¿Es siempre necesario un calefactor para evitar la condensación en la cámara?
No. Lo primero es determinar si la humedad se debe a la condensación o a la entrada de agua. La calefacción puede ser útil cuando la causa es la condensación por punto de rocío, pero el calor generado por los equipos, las condiciones ambientales y el diseño global del recinto son los factores que determinan la solución adecuada.
¿Añadir un conducto de ventilación solucionará el problema de la condensación?
No necesariamente. Una ventilación inadecuada puede permitir la entrada de aire húmedo o agua en la carcasa y afectar a su protección. Comprueba que cualquier ventilación o componente de control de presión se adapte a las condiciones de exposición y a la clasificación de montaje prevista.
¿Qué debo enviar al fabricante para un proyecto en el que haya riesgo de condensación?
Envíe los planos de la carcasa, las condiciones ambientales, el ciclo de funcionamiento, la carga térmica interna, el nivel de protección deseado, la disposición de las entradas de cables y la ubicación de cualquier elemento calefactor, termostato o componente de ventilación.
