Caja combinadora fotovoltaica con carcasa metálica para sistemas solares fotovoltaicos
EWJ fabrica cajas de conexión solares y cajas de conexión fotovoltaicas de acero galvanizado y acero inoxidable para plantas a gran escala, tejados comerciales e instalaciones fotovoltaicas industriales. Cada unidad está diseñada para su uso en exteriores, con una disposición de cadenas configurable, protección contra sobretensiones y una carcasa metálica que protege el lado de corriente continua durante toda su vida útil.
Configura el número de cadenas de entrada, el tipo de montaje, el material y la disposición interna para adaptarlos a tu proyecto, desde un armario de tejado de 2 cadenas hasta un combinador de servicios de 36 cadenas.
¿Por qué una caja combinadora fotovoltaica de metal?
Una caja de conexión solar es el punto de unión entre el campo de módulos y el inversor. Todo lo que viene a continuación depende de la calidad de la construcción de esa caja.
Especificaciones técnicas
Todos los valores que figuran a continuación proceden de la caja combinadora fotovoltaica fabricada, y no de una ficha técnica genérica.
| Nombre del producto | Caja combinadora fotovoltaica |
| Serie de modelos | EWJ-PV |
| Grado de protección | IP65 (también disponible en IP66) |
| Tensión del sistema | 1000V |
| Nivel de protección contra sobretensiones | 3,8 kV |
| Corriente nominal de descarga | 20 kA |
| Opciones de cadena de entrada | 4 / 6 / 8 / 10 / 12 / 14 / 16 / 18 (de 2 a 36 cuerdas disponibles) |
| Material | Acero galvanizado / acero inoxidable |
| Tratamiento de superficies | Recubrimiento en polvo |
| Dimensiones exteriores | A medida para cada proyecto |
| Método de instalación | Montaje en pared (también disponible en versión de pie y de suelo) |
| Opciones de acceso | Cierre antirrobo, ventana de visualización opcional |
| Gestión térmica | Ventilación natural, sistemas de ventilación con ventiladores opcionales |
| Integración | Compatible con disyuntores, protectores contra sobretensiones y dispositivos de monitorización de cadenas |
Series de modelos según el número de cuerdas
Configuraciones estándar de cadenas de entrada de 2 a 36 cadenas. Se ofrecen diseños de cadenas personalizados para matrices de módulos no estándar.
| Modelo | Cadenas de entrada |
|---|---|
| EWJ-PV2 | 2 |
| EWJ-PV4 | 4 |
| EWJ-PV6 | 6 |
| EWJ-PV8 | 8 |
| EWJ-PV10 | 10 |
| EWJ-PV12 | 12 |
| EWJ-PV16 | 16 |
| EWJ-PV18 | 18 |
| EWJ-PV24 | 24 |
| EWJ-PV36 | 36 |
Dónde se utilizan las cajas de conexión fotovoltaicas
La misma caja combinadora debe adaptarse a emplazamientos muy diferentes. El número de cadenas, el método de montaje y el material dependen de la instalación.

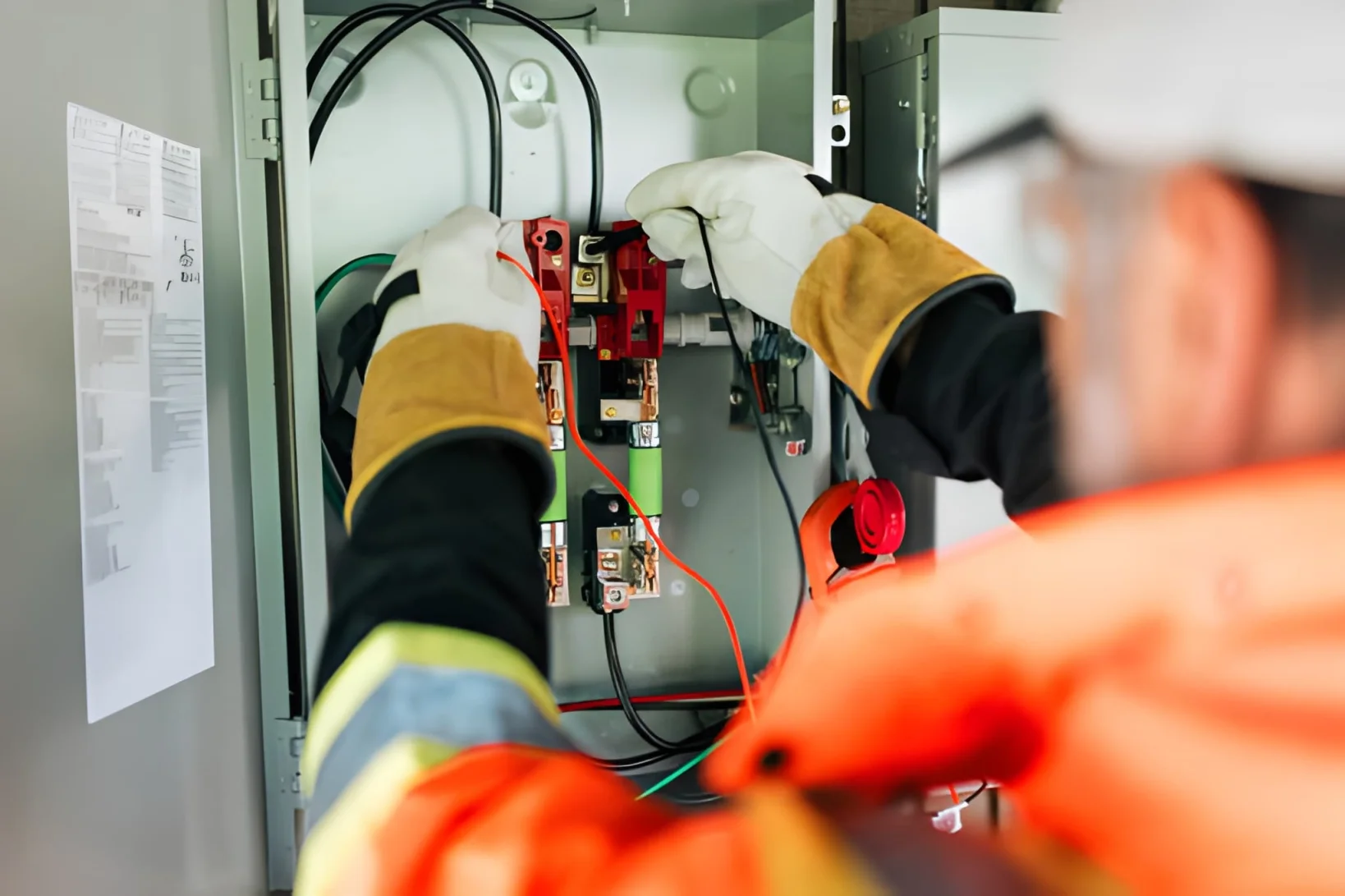

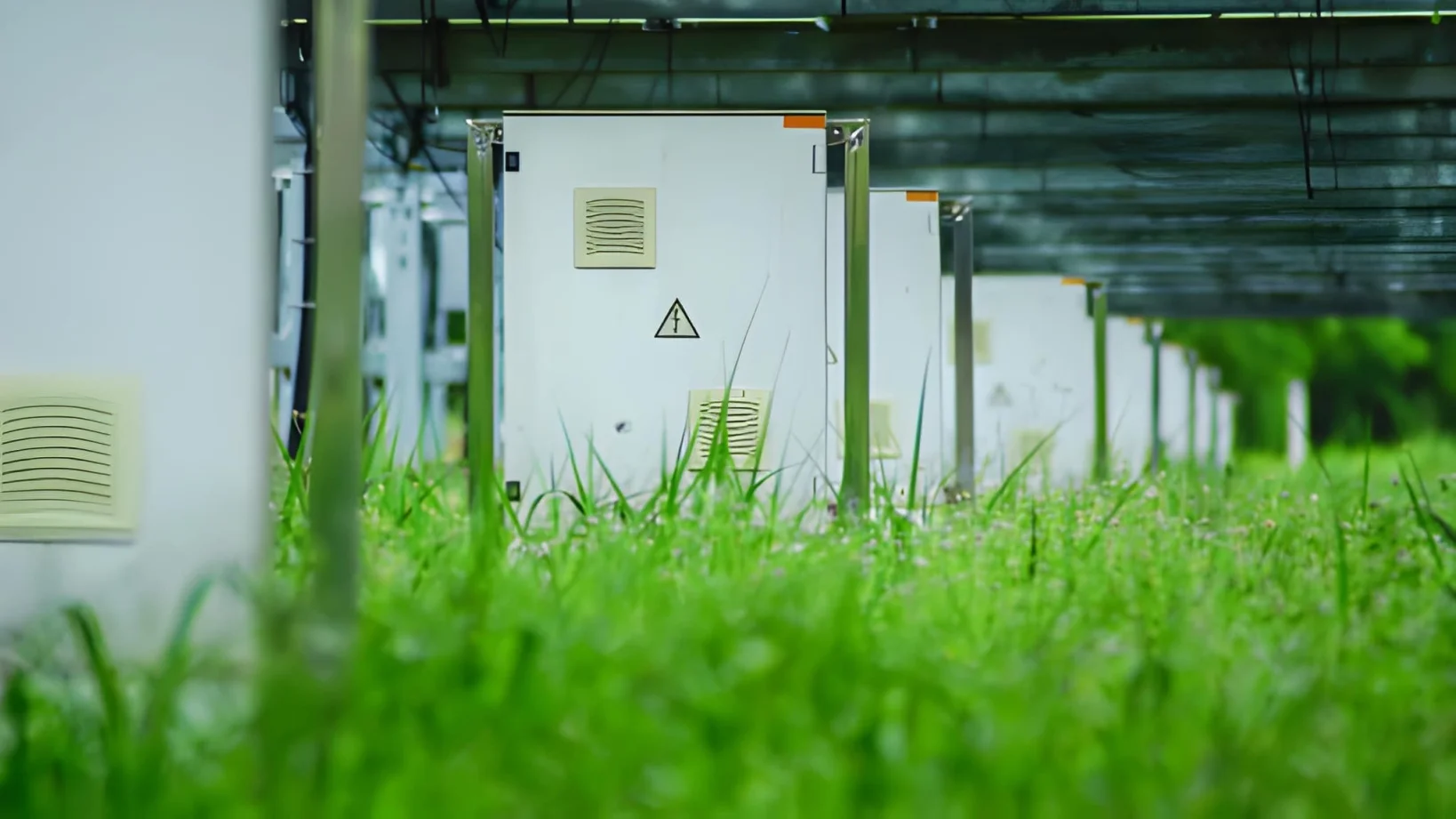

PV Combiner Boxes in the Field

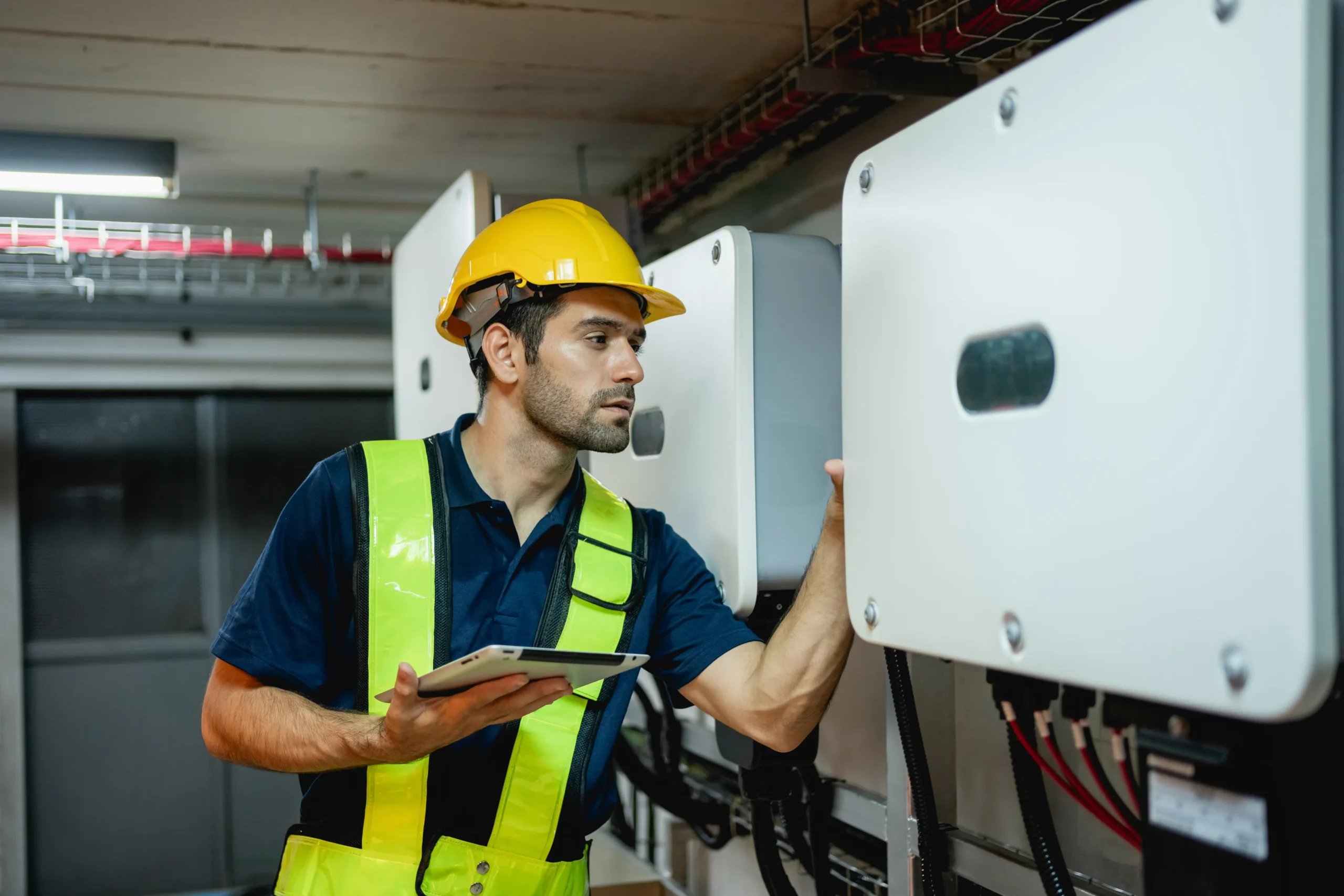

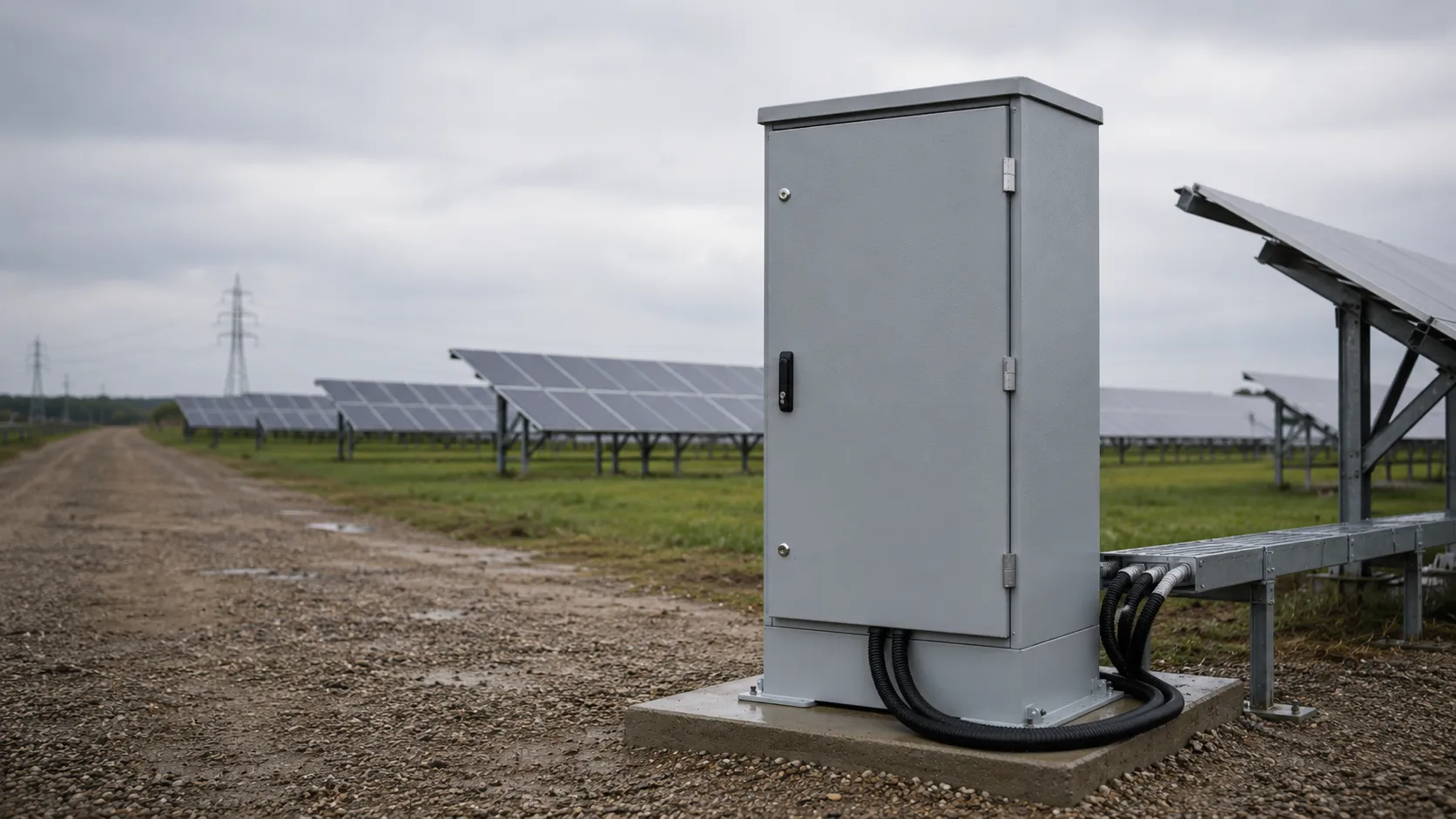

Four installation contexts the EWJ-PV series is built for — from a plinth-mounted unit on a ground array to a wall-mounted box next to the inverter.
Personalización de tu caja de conexión fotovoltaica
Cada caja de la serie EWJ-PV se fabrica a medida para cada proyecto, en lugar de ser un producto en stock. Por cada pedido se especifican seis parámetros.
Certificación y ensayos
Los informes de ensayo se facilitan junto con el pedido. Los certificados se emiten por lote de producción, no por catálogo.
Preguntas frecuentes sobre las cajas de conexión fotovoltaicas
Las preguntas que plantean con más frecuencia los equipos de compras e ingeniería.
¿Qué índice de protección IP debe tener una caja combinadora fotovoltaica?+
El grado de protección IP65 es el mínimo práctico para instalaciones fotovoltaicas al aire libre, ya que protege contra el polvo y los chorros de agua. El grado IP66 añade protección contra chorros de agua potentes y conviene especificarlo en emplazamientos costeros, con bastidores abiertos o sujetos a un lavado intensivo. EWJ suministra ambos; el material de la carcasa y el tratamiento superficial deben adaptarse al entorno.
¿Cuántas cadenas solares puede admitir una caja combinadora?+
Las configuraciones estándar de EWJ van de 2 a 36 cadenas de entrada. Los tamaños más habituales en tejados comerciales son de 4 a 16 cadenas, mientras que las plantas a escala industrial suelen llegar hasta 24 o 36. Se pueden diseñar configuraciones con un número de cadenas no estándar en función de la disposición de tus módulos.
¿Qué significa el nivel de protección de tensión de 3,8 kV?+
Se trata de la tensión continua máxima para la que está homologado el dispositivo interno de protección contra sobretensiones, por lo que la caja es apta para sistemas fotovoltaicos que funcionen a una tensión de hasta 1000 V CC. La corriente de descarga nominal de 20 kA indica la cantidad de corriente de sobretensión que el dispositivo puede desviar de forma segura.
¿Se puede añadir un sistema de control de cuerdas a la caja combinadora?+
Sí. La disposición interna la decides tú, por lo que los dispositivos de monitorización —monitorización por cadena, transformadores de corriente o módulos de comunicación— pueden colocarse de forma que se adapten a tu arquitectura de monitorización.
¿Cuál es la diferencia entre una caja combinadora fotovoltaica y una caja de conexiones?+
Una caja de derivación se limita a conectar y proteger los conductores individuales del cuadro. Una caja combinadora agrupa la salida de corriente continua de varias cadenas y, por lo tanto, transporta toda la tensión y la corriente del parque fotovoltaico; constituye el límite entre el campo de módulos y el inversor, razón por la cual la protección contra sobretensiones y el grado de protección del recinto son importantes en este punto.
¿Cumplen estas cajas los requisitos de seguridad contra incendios?+
La carcasa metálica proporciona un recinto incombustible con una temperatura superficial controlada, lo cual constituye un factor clave en la evaluación de la seguridad contra incendios de las instalaciones fotovoltaicas. Antes de realizar el pedido, se deben revisar los requisitos específicos del proyecto en función de la disposición de la instalación.
Caja de conexión fotovoltaica para tu próximo proyecto solar
Indícanos el número de cuerdas, la forma de montaje que prefieras, el material y el entorno de instalación. Confirmaremos la configuración, te daremos un presupuesto según tus especificaciones y fabricaremos el producto según la muestra aprobada.
