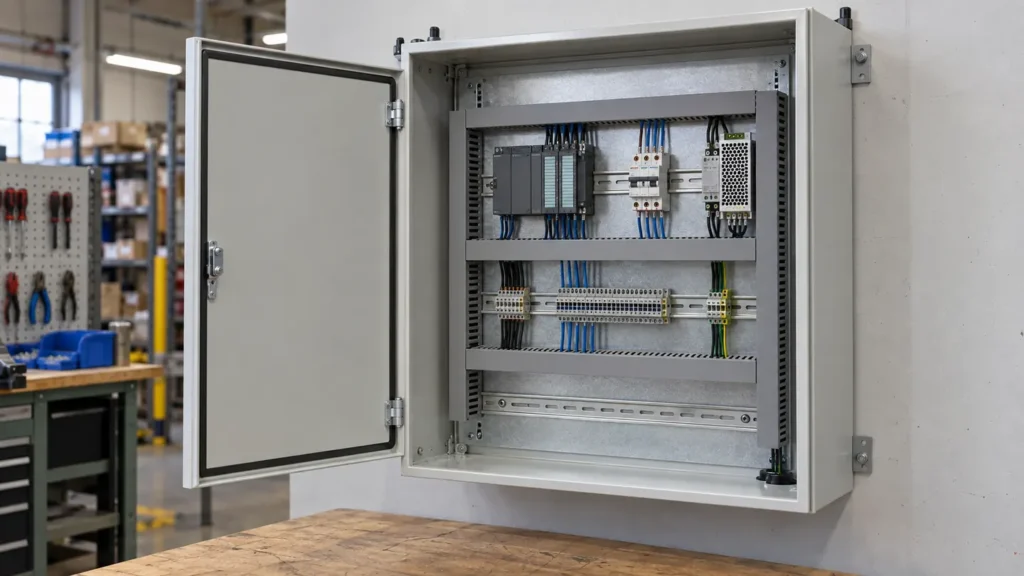

Cómo determinar las dimensiones de una caja eléctrica para un cuadro de control
El dimensionamiento de una caja eléctrica parte de los equipos que deben caber en su interior, pero no se limita a la anchura y la altura del componente más grande. Un cuadro de control también necesita espacio para el montaje, el cableado, los cables de entrada, la gestión del calor, el movimiento de las puertas y el mantenimiento futuro. Un armario que se ajuste a la lista de materiales sobre el papel puede resultar difícil de construir si estas interfaces se dejan para después de la fabricación.
El mejor punto de partida es un esquema a escala de la placa de montaje prevista y un contorno del armario instalado. Esta guía repasa las preguntas que un ingeniero de un fabricante de equipos originales (OEM) o un fabricante de paneles debe responder antes de solicitar un producto estándar o a medida caja del panel de control.
1. Enumera los componentes y sus requisitos de instalación
Empieza por los planos de los componentes propiamente dichos: fuentes de alimentación, variadores, PLC, interruptores, bloques de bornes, contactores y cualquier otro dispositivo. Anota las dimensiones de la base, la profundidad, el método de montaje, la dirección de conexión y la separación requerida por el fabricante para cada elemento. Identifica los componentes a los que se debe poder acceder desde la parte frontal, como pantallas, interruptores o botones de reinicio.
Separa la carcasa del dimensiones exteriores desde su espacio de montaje interno aprovechable. Las bridas de la puerta, los elementos del marco, una placa de montaje empotrada y la distancia entre la placa y la puerta cerrada pueden reducir el espacio útil. Un componente que en la página del catálogo parezca poco profundo puede necesitar, aun así, una profundidad adicional para el cableado o un conector.
| Datos que hay que recopilar | Por qué influye en el tamaño del recinto |
|---|---|
| Dimensiones y orientación de los componentes | Determina la disposición de la placa de montaje |
| Requisitos de espaciado del fabricante | Garantiza la ventilación y los espacios libres necesarios para la instalación |
| Sentido de conexión de los terminales y los cables | Proporciona más espacio para el doblado de los cables y el acceso |
| Disipación del calor de los equipos | Influye en el diseño térmico y en el espacio para accesorios |
| Dispositivos montados en la puerta | Modifica la profundidad de la puerta, el cableado y los requisitos de apertura |
| Método de montaje y limitaciones del emplazamiento | Límites de espacio y peso permitidos para el armario |
Para determinar las distancias de seguridad obligatorias, sigue las instrucciones del fabricante de los componentes y los requisitos eléctricos aplicables al proyecto. Un único porcentaje de margen no puede sustituir a dichas especificaciones.

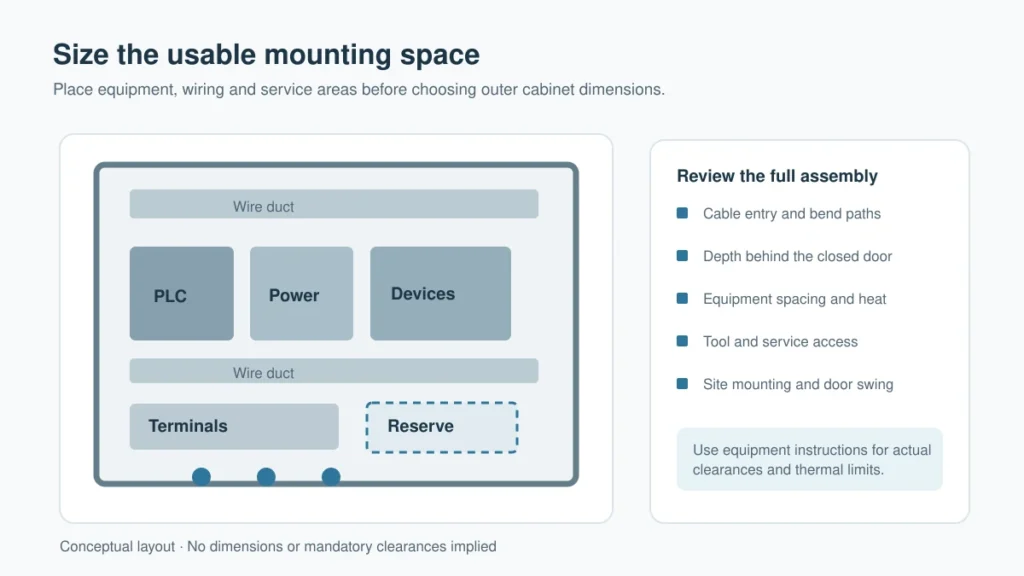

2. Dibuja un esquema realista de la placa de montaje
Coloca los dispositivos principales a escala y, a continuación, añade rieles DIN, conductos para cables, bornes, puntos de puesta a tierra y trazados de cables. Deja espacio suficiente para instalar y retirar piezas con herramientas. Planifica bien el orden de montaje: puede que se pueda acceder a una regleta de bornes en una placa vacía, pero que resulte difícil realizar el mantenimiento una vez que se haya montado un variador grande junto a ella.
Ten en cuenta también los requisitos de separación establecidos por el diseñador del cuadro eléctrico. El cableado de alimentación y control, los componentes electrónicos sensibles al calor y los dispositivos que generan mucho calor deben disponerse de acuerdo con las instrucciones del equipo y el diseño eléctrico. Si la disposición resulta demasiado apretada antes de añadir los conductos para cables, es probable que la caja sea demasiado pequeña o que sea necesario revisar la disposición interna.
No utilices toda la placa de extremo a extremo. Los elementos de fijación, las juntas de las puertas y las estructuras de entrada de cables ocupan espacio fuera de los rectángulos limpios de los componentes que se muestran en un esquema de cableado. Un plano con las dimensiones reales revelará estos conflictos desde el principio.
3. Comprueba la profundidad y el espacio libre de la puerta
A menudo se pasa por alto la profundidad porque la vista frontal de un panel parece espaciosa. Mide desde la superficie de montaje hasta el componente instalado más profundo y, a continuación, ten en cuenta los enchufes, los pliegues de los cables, las tapas y la puerta cerrada. Si hay controles o una ventana de visualización instalados en la puerta, incluye su saliente trasero y el recorrido del cableado.
Comprueba que la puerta se pueda abrir lo suficiente como para realizar tareas de mantenimiento en el lugar concreto. Las paredes cercanas, las tuberías, los armarios adyacentes y los tiradores pueden limitar el recorrido de la puerta. Las bisagras, las cerraduras y la necesidad de un pasillo de servicio pueden influir a la hora de decidir si es más adecuado un modelo de una sola puerta, de doble puerta, empotrado en la pared o con base en el suelo.
4. Planifica la entrada de cables antes de elegir el tamaño del armario
Cuenta los cables de entrada y salida, identifica sus tamaños y decide si entran por la parte inferior, superior o lateral. Deja espacio físico suficiente para los prensaestopas, una placa de prensaestopas extraíble si es necesario, los tramos de curvatura y el acceso a las terminaciones. Mantén las zonas de entrada libres de rieles, soportes y la junta de la puerta.
Una carcasa puede tener suficiente volumen libre y, aun así, resultar imposible tender los cables de forma ordenada si todos deben pasar por una franja estrecha situada detrás de los equipos. Marca en el plano las posiciones de los prensaestopas y el espacio necesario para su instalación antes de aprobar el tamaño de la carcasa. Para aplicaciones en exteriores o en entornos donde se realice un lavado con agua a presión, revisa conjuntamente las entradas de cables y el sellado.
5. Evaluar las condiciones térmicas y ambientales
Un mayor espacio interior no resuelve automáticamente un problema de sobrecalentamiento. Hay que sumar la disipación de calor correspondiente a los equipos, determinar la temperatura ambiente y la exposición a la luz solar, y establecer la temperatura interior admisible para los componentes sensibles. A continuación, hay que evaluar si la transferencia pasiva de calor es suficiente o si se necesita una solución de ventilación o refrigeración específica.
Los ventiladores, los filtros, los intercambiadores de calor y las unidades de refrigeración requieren espacio, aberturas y acceso para el mantenimiento. La ventilación abierta también puede entrar en conflicto con un objetivo elevado de protección contra la entrada de partículas. Si el armario va a estar al aire libre, hay que tener en cuenta la humedad, el riesgo de condensación y el ciclo de funcionamiento, así como la temperatura máxima. Las decisiones relativas a la gestión térmica deben tomarse junto con el diseñador eléctrico antes de fijar las aberturas del armario.
6. Decide cuánto espacio te resultará útil en el futuro
Algunos proyectos requieren terminales de repuesto, un carril DIN adicional, posiciones extra para prensaestopas o espacio para un dispositivo que se incorpore posteriormente. Es mejor definir la ampliación probable en lugar de añadir un espacio libre arbitrario en el armario. Puede resultar útil reservar un espacio modesto en la placa de montaje; además, un armario más grande puede influir en la carga sobre la pared y en los costes de transporte e instalación.
Si el panel forma parte de una línea de productos, utiliza las configuraciones futuras previstas para determinar si un único tamaño de carcasa puede servir para varias versiones. Anota qué zonas están reservadas y cuáles pueden utilizarse en la versión actual.
Un sencillo proceso para el cálculo de las dimensiones de las cajas eléctricas
- Recopilar las fichas técnicas de los componentes y elaborar una lista completa de materiales.
- Coloca los componentes, los terminales, los rieles DIN y los conductos a escala sobre la placa de montaje.
- Comprueba las dimensiones reales de anchura, altura y profundidad útiles, así como los elementos instalados en la puerta.
- Dibuja las posiciones de entrada de cables y las rutas de instalación.
- Revisa la carga térmica, las condiciones ambientales y el nivel de protección deseado.
- Comprueba la instalación en el emplazamiento, el sentido de apertura de la puerta y el acceso para el mantenimiento.
- Añade el espacio de expansión definido y, a continuación, congela el plano del recinto para que lo revise el proveedor.
Para obtener un presupuesto personalizado, envía tanto el diseño interno previsto como el plano de la carcasa. Un modelo 3D permite comprobar el ajuste y las interferencias, mientras que un plano 2D permite especificar el material, el espesor, los recortes, las tolerancias y el acabado. Los productos actuales de EWJ Lista de comprobación del paquete de planos de la carcasa explica qué hay que incluir en ese traspaso.
Conclusión
Un buen dimensionamiento de la caja eléctrica permite convertir una lista de componentes en un cuadro de control que se pueda montar y mantener. Comprueba el espacio real de montaje, la profundidad, el cableado y las condiciones térmicas antes de elegir las dimensiones exteriores. Cuando se revisan conjuntamente la disposición del equipo y el diseño de la caja, se reduce la necesidad de realizar recortes de última hora o de utilizar una caja de sustitución más grande.
¿Estás diseñando una carcasa a medida para un cuadro de control? Envía a EWJ el esquema de tu componente, los requisitos de montaje y el plano de la carcasa para que revisemos las dimensiones de la carcasa y los recortes.
Preguntas frecuentes
¿Cuánto espacio adicional debo dejar en un armario eléctrico?
No existe un porcentaje universal. Sigue las especificaciones de los fabricantes de los componentes en cuanto a la separación y los requisitos de cableado, y reserva espacio adicional para la instalación, el mantenimiento y los equipos futuros claramente identificados.
¿Debo calcular las dimensiones de una caja basándome en las medidas externas o internas?
Utilice las dimensiones internas de montaje y la profundidad disponibles para la disposición de los equipos. Compruebe las dimensiones externas por separado para asegurarse de que se ajustan a las restricciones de montaje y transporte de la obra.
¿Un armario eléctrico más grande evita el sobrecalentamiento?
No necesariamente. Es necesario analizar conjuntamente la disipación del calor, las condiciones ambientales, la temperatura admisible del equipo y el método de ventilación o refrigeración elegido.
¿Qué debo incluir en una solicitud de presupuesto para una carcasa a medida?
Facilite los planos de los componentes, un esquema de montaje, las restricciones de instalación del armario, las posiciones de las entradas de cables, el nivel de protección previsto, el entorno de funcionamiento y cualquier sistema de refrigeración previsto o ampliación futura.
